滁州中學（明湖校區）總建筑面積約13.9萬平方米，為滁中學子提供了現代化、科技化和全方位的優質生活保障，全面推動明湖新區教育高質量一體化發展的道路上邁出堅實的一步。
項目問題及解決方案

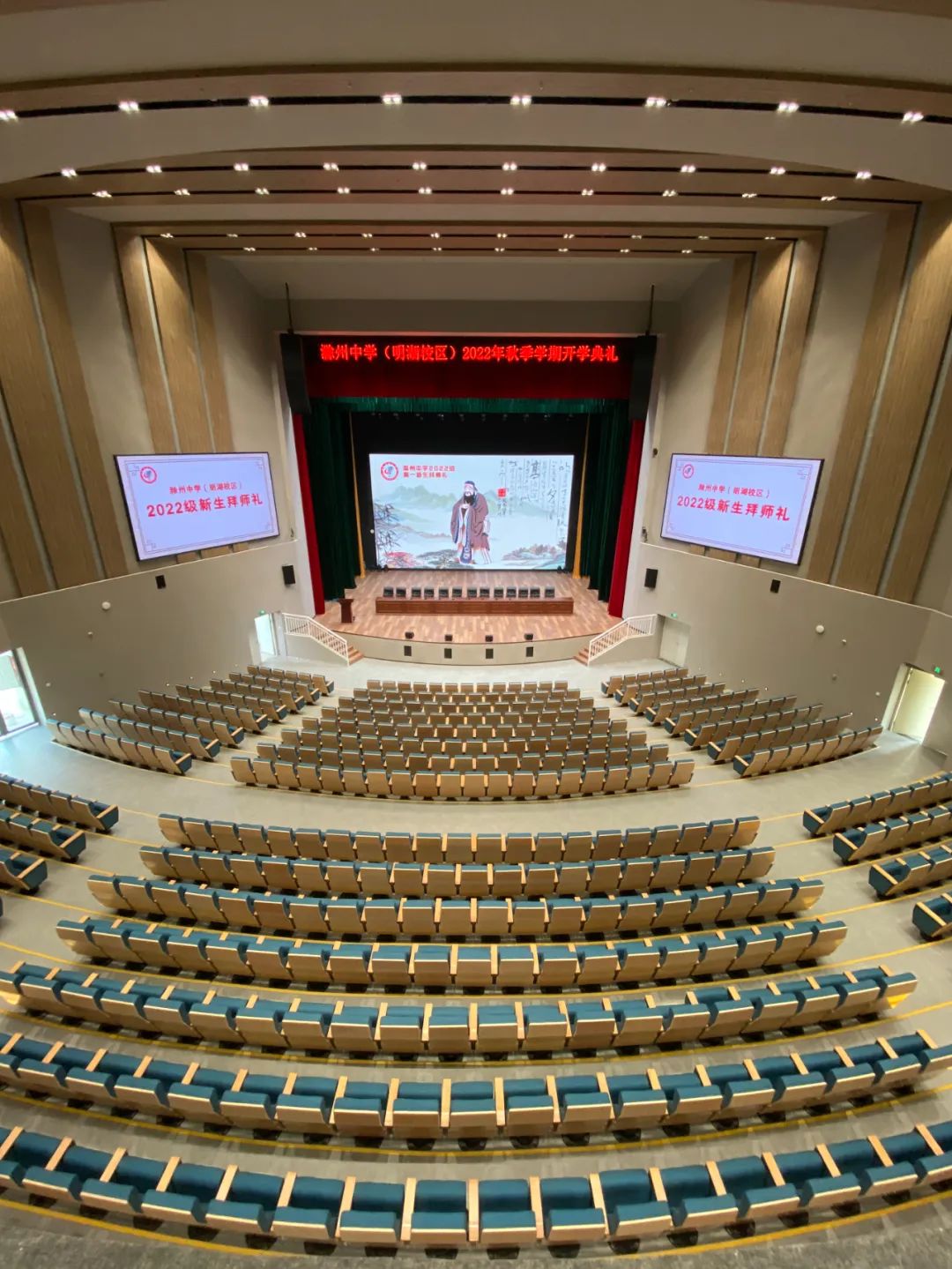

本項目位于滁州中學新建明湖校區科藝樓的大禮堂，該空間承載著該校各類大型報告會議、演出活動的功能，是一個重要的學校功能性禮堂。經過現場調研，天創工程師發現禮堂現場的建聲環境較差，層高很高，分為樓座和池座，混響時間較大，臺口位置高，音箱安裝位置受限；首先樓座下方的觀眾區層高較矮，擴聲覆蓋困難；其次舞臺和機房距離較遠，存在長距離傳輸問題。

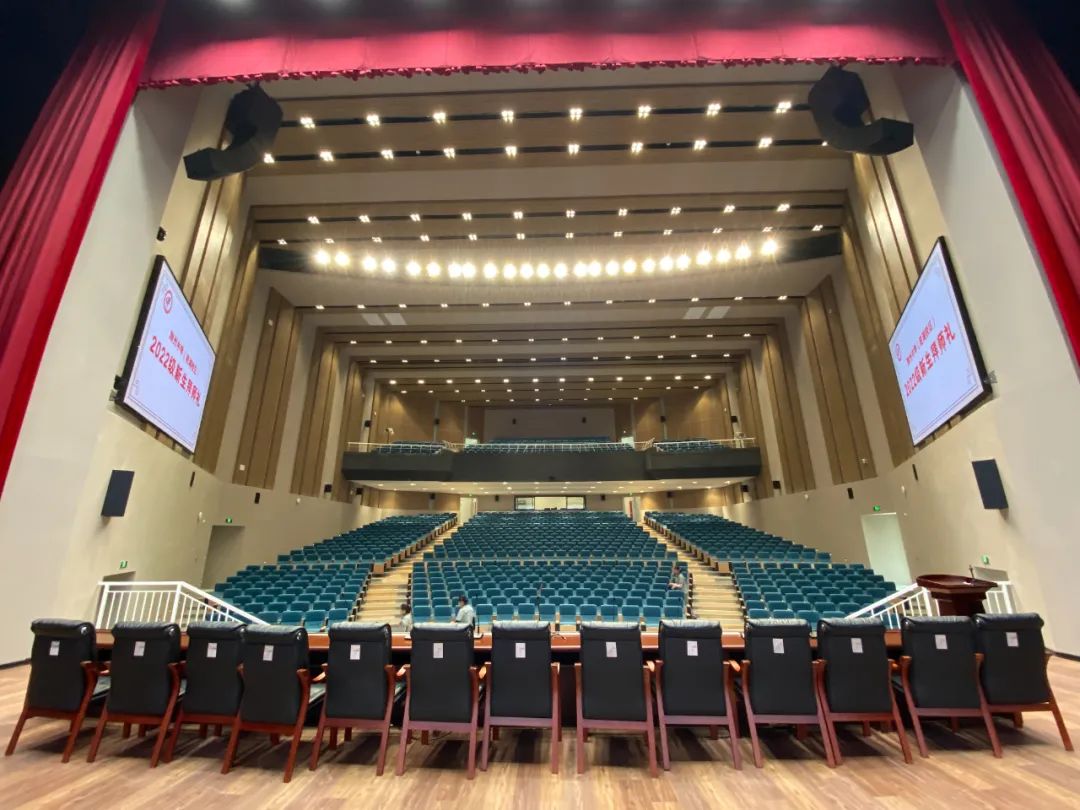

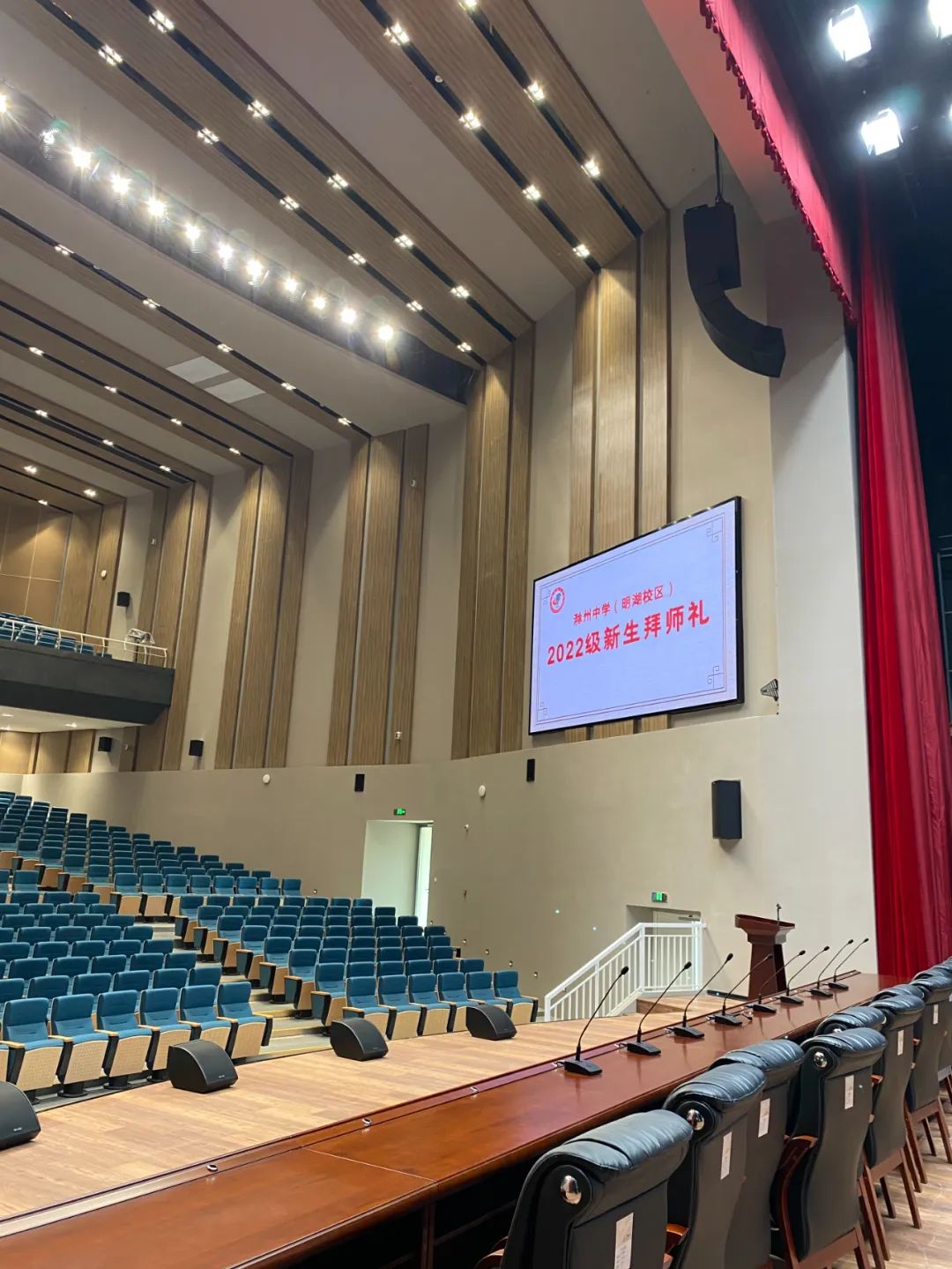

針對臺口位置很高的問題，天創為此音頻系統配置了Biamp模塊化的線陣列揚聲器IV6-1122/15，通過多個15°覆蓋角的揚聲器陣列組合，即使安裝高度很高，也能達到足夠的聲壓級，并完整覆蓋樓座和池座的聽音區。線陣列吊掛鋼絲繩長度有限，需要搭建很高的腳手架對線陣列進行角度調整和無源聲學優化；拉聲像揚聲器與上臺口有一定的位置沖突，在經過仔細測算和平衡取舍后，采取了半嵌入的安裝方式；現場布線沒有詳細的線標，需要進行詳細的系統梳理；池座前場的環繞音箱受裝修環境影響安裝高度過高。
對于舞臺和機房距離較遠的問題，我們共設置了兩個機柜，一個在池座后方的控制室，一個在舞臺側邊，兩個機柜相距較遠，通過交換機進行連接，系統通過Dante進行音頻信號傳輸，舞臺與控制室之間完美解決長距離傳輸?shù)膯栴}；并且處理器與功放之間也可以通過Dante傳輸，即節省了模擬通道，避免過多的輸出通道造成設備成本上升，又簡化了設備之間的布線。
為保證無線話筒使用的便捷性、天線線纜的布置和音箱線的布置等，主要的無線話筒接收機和功放都設計在舞臺的機柜中。為方便活動過程中調音人員的實時控制，調音臺和其他的音源接入設備設計在控制室的機柜中。

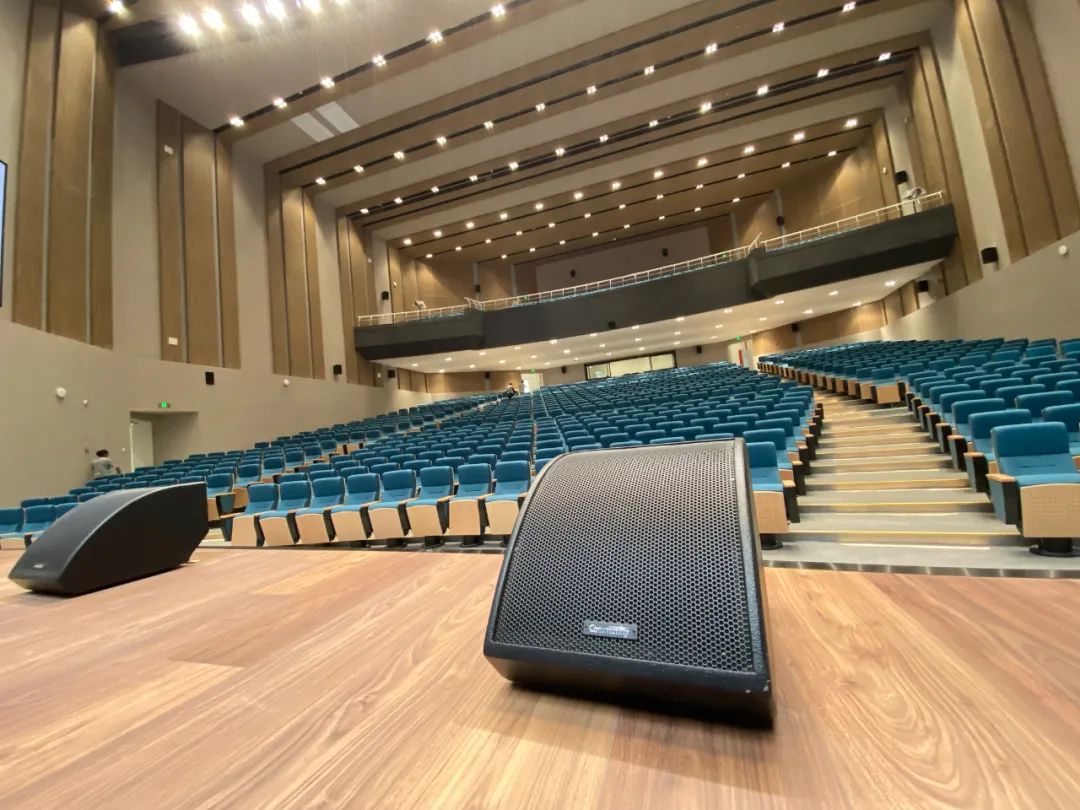

Biamp的數字功放與Biamp的音箱配套使用有內置的對應型號的處理參數，并且每只音箱都可以按輸出通道在功放里做EQ，節省處理器的DSP資源，也可以更精準地處理到每一只音箱；處理器內可以對池座和臺座周圍的環繞音箱進行單獨的延時處理，根據廳堂的實際使用需求創建不同的模式；在會議模式時，保證廳堂的聲像定位在舞臺方向，并且避免哈斯效應導致的聲音重疊；在影院模式時，滿足環繞音響的播放效果。
技術亮點
1.IV6線陣列的無源聲學優化技術，進一步提高階梯式禮堂的聲場覆蓋均勻性。
2.ALC數字功放，4通道輸出，支持Dante網絡音頻傳輸，支持DSP處理（包括但不限于EQ、濾波器、延時、矩陣路由等），適合系統中揚聲器多，功能定位復雜，需要簡化布線的情況；且與biamp同品牌的音箱配套使用時可以使用廠家內置的初始處理參數。
3.共16套無線話筒，為保證無線信號的穩定接收，系統配置了外置天線和放大器，通過分配器和合并器統一話筒的信號接收，并使用接收機的自動掃頻功能穩定頻點，避免接收機和發射器之間的相互干擾。
4.系統主要傳輸通過Dante完成，既節省了音頻通道，又簡化了布線，同時解決大廳堂的遠距離傳輸問題，還可以針對重要的設備進行數模備份，形成安全穩定的數字化網絡化音頻系統。
驗收情況

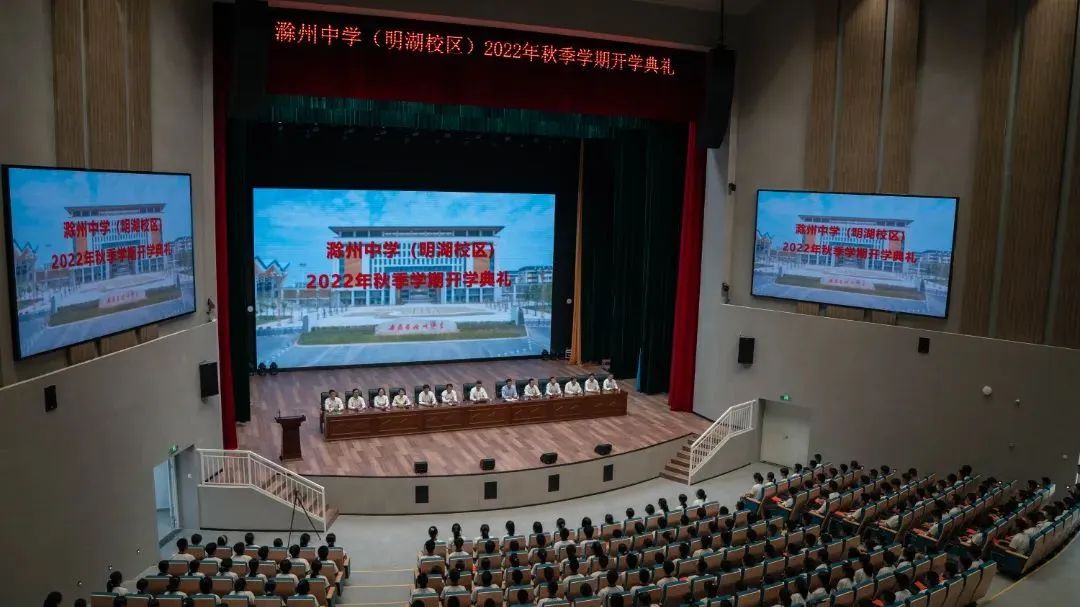

在驗收不久后，科藝樓禮堂已成功舉辦開學典禮和新生拜師禮的“雙禮”活動，在活動中師生發言正常，系統穩定運行。
涉及產品
Biamp：TesiraFORTé系列數字音頻處理器
Biamp：IV6系列揚聲器
CAH：DIB44
Beyerdynamic：Classis GM系列話筒
